ACO Vibration Meters for Wide Applications!
 |
|
More Useful ACO Vibration Meters are based on 25 years' experience.

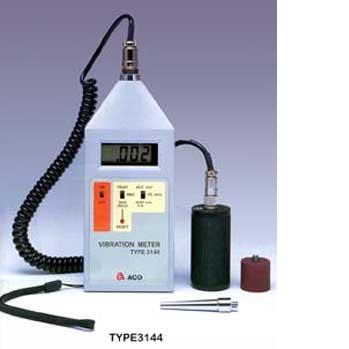

ACO Vibration Meters, Type 3144 & Type 3144A, have high reliability with high accuracy, high sensibility sensor, light weight, digital type and easy operation.
| Functions: |
Accerlation (RMS) / Velocity (RMS) /
Displacement |
| Type 3144 |
Standard type (-10oC ~ + 60oC) |
| Type 3144A |
for High temperature (-10oC ~ +110oC)
(Option: -10oC ~ +150oC) |
| Applications: |
Machine tools, Steel Mills, Blowers, Pumps, Generators, Engines, Boilers, Turbines, Compressors, Bearings, Printing machines and others | |
SPECIFICATIONS
| Frequency Range |
:3~5,000Hz |
| Measuring Ranges |
|
| Acceleration |
:0.0~199.9m/s² PEAK(RMS)(3~5,000Hz) |
| Velocity |
:0.0~199.9mm/s PEAK(RMS)(10~5,000Hz) |
| Displacement |
:0.0~1.99mm PEAK to PEAK (10~1,000Hz) |
| Display |
:3 1/2 digit 7 segments,Liquid Crystal
PEAK/RMS/MAX HOLD
Max Hold Reset time, within 1 sec |
| Overload Warning |
:"OVER" |
| Output Socket |
:2.5mm mini-jack
Output Impedance, Approx, 180Ω |
| AC Output |
:±2V of full scale |
| DC Output |
:＋2V of full scale |
| Operating Temperature |
:-10~+50℃, RH<90% |
| Accuracy |
:<±5% of the read out |
| Battery |
:2pc×1.5V IEC Type LR6
Manganese dry cell(2pc),approx. 10 hours
Alkaline cell(2pc), approx. 24 hours |
| Dimensions and Weight |
:190(W)×80(D)×30(H) Approx.280g |
|
| Sensor Specifications: |
| Type |
3144 / 7812A |
3144A / 7351A |
| Body |
Voltage input |
Charge input |
| Sensor |
Pickup with amplifier |
Electric charge type pickup |
| Type |
7812A |
7351A |
|
Sensitivity
|
3.0mV/m/s2(30mV/G)
 10% at 100Hz |
5.0pC/m/s2 (50pC/G)
10% at 100Hz |
| Horizontal Sensitivity |
less than 5% |
less than 5% |
| Frequency Characteristic |
1 Hz ~ 8 kHz |
1 Hz ~ 8 kHz |
| Temp. Range |
-10oC ~ + 60oC |
-10oC ~ +110oC (flexible curl cable)
-10oC ~ +150oC (Low noise cable, option) |
| Dimension |
35mm dia, x 70mm |
13.8 mm dia. x 25 mm |
| Weight |
approx. 130 grams |
approx. 32 grams |
| | |
|
|
 | |
 |
|
 |
|
